一体化雨水泵站流量优化与多泵联动控制方案
一体化雨水泵站作为城市排水体系的核心设施，其流量优化与多泵联动操控是进步排水功率、应对极端气候的要害。以下方案从规划优化、操控战略、技能集成三个维度展开，结合工程实践与技能立异，供应可落地的解决方案。
一、流量优化规划：进步单泵功率与体系适应性
-
流态优化与防堵塞规划
- 斜坡与导流板：在泵坑底部设置1:5~1:10的斜坡，合作导流板将水流导向水泵入口，削减涡流和杂质沉积。例如，盐城某园区泵站经过此规划使排水功率进步40%，且200小时内无堵塞。
- 旋流除污装置：选用离心分离原理阻拦固体杂质，配套粉碎型格栅机将大颗粒物分解至6mm以下，保证管网疏通。此技能使泵站能在暴雨期间继续运转，解决传统泵站因淤积瘫痪的问题。
- 多流道规划：在排涝泵站中，选用双流道规划（枯水季单流道运转，丰水季双流道运转），经过可调理堰完成流量平衡，适应不同降雨强度。
-
泵组选型与匹配
- 高效点运转：依据泵站流量-扬程曲线，选择水泵使其高效点接近规划工况。例如，平均流量80m³/h的泵站选用额外流量100m³/h的水泵，保证长期运转在高效区。
- 多泵组合战略：选用主泵+辅泵组合，主泵掩盖正常运转工况，辅泵掩盖低水位工况。例如，设置2台主泵（单台流量50m³/h）和1台辅泵（流量20m³/h），完成流量灵敏调理。
- 变频驱动技能：经过变频器调理水泵转速，完成流量按需供应。例如，某泵站选用ABB变频器的SPFC操控（泵和风机循环软起操控），依据PID操控调理输出转速，平衡电机运转时刻，削减电网冲击和管道压力尖峰。
-
尺寸与布局优化
- 泵坑容积匹配：依据水泵流量和扬程确认泵坑容积，保证单泵发动时水流时刻≥5分钟，同时兼顾检修空间。例如，流量100m³/h的泵站，泵坑容积主张≥8.3m³。
- 转弯半径操控：管道转弯处选用大半径（≥3倍管径），削减局部阻力丢失。例如，DN500管道转弯半径主张≥1.5m。
- 进水口布局：将格栅装置在进水口前方，防止杂质直接冲击水泵，并经过流态规划削减格栅前后压差（如操控进水速度≤1.5m/s）。
二、多泵联动操控：完成智能调度与资源优化
-
联动操控逻辑
- 水位联动：当水位达到预设阈值时，PLC操控体系主动发动多泵组并联运转，构成“梯级泄洪”效应。例如，规范类型泵站可在15分钟内处理300立方米的瞬时来水。
- 流量联动：经过流量传感器实时监测管道流量，当流量超过单泵才能时，主动发动备用泵；当流量下降时，逐渐停运辅泵，防止设备空转。
- 毛病处理逻辑：若某泵毛病，体系主动切换至备用泵，并调整其他泵的运转状态以保持体系平衡。例如，某泵站选用SPFC操控时，若运转小时最少的电机与运转小时最大的电机差值超过最大不平衡磨损时刻，会主动切换电机。
-
通讯与硬件基础
- 传感器网络：布置液位传感器、流量计、电参数收集模块等，实时收集水位、流量、压力、温度等要害参数。例如，某泵站经过高精度液位传感器（精度±1mm）完成毫秒级响应。
- 通讯方法：选用GPRS/4G/5G无线网络或有线通讯（如光纤），完成泵站与才智水利监控渠道的互联。例如，盐城某泵站经过4G物联模块，运维人员可随时检查设备运转曲线。
- 智能操控柜：集成PLC操控器、变频器、触摸屏等，支撑本地操控与远程操控。例如，某泵站经过智能操控柜完成手机APP实时检查运转状态，反常时主动推送报警信息。
-
软件逻辑与优化
- 智能调度算法：依据历史数据和实时监测，优化泵组启停阈值和运转组合。例如，某泵站经过大数据分析调整水泵启停战略，削减频频启停导致的流态动摇。
- 多泵站一致调度：支撑跨泵站联动操控，依据区域排水需求动态分配流量。例如，某城市将多个泵站的监控数据会聚到中央操控室，完成一致调度和资源优化。
- 猜测性维护：经过记载设备运转数据（如振动、温度），猜测毛病危险并提早维护。例如，某泵站树立维护档案，定时校准传感器，保证体系安稳运转。
三、技能集成与立异：进步体系智能化水平
-
物联网与大数据应用
- 远程监控渠道：经过云渠道整合监控数据、运转工况、维护记载等信息，完成多点设备一致办理。例如，某泵站使用大数据分析猜测未来2小时积水危险，提早发动预排形式。
- 移动端办理：支撑手机APP或网页端远程操控，无需亲临现场即可完成泵启停、流量调理等操作。例如，某泵站经过APP完成非接触式操作，进步工作功率并下降安全危险。
-
绿色规划与节能技能
- 太阳能辅佐体系：在泵站顶部装置太阳能板，为监控设备和照明供电，削减能耗。例如，某泵站选用太阳能+市电双供电形式，下降运营本钱。
- 高效电机与变频器：选用一级能效电机和高效变频器，下降能耗。例如，某泵站经过变频驱动技能使能耗下降近30%。
-
模块化与规范化规划

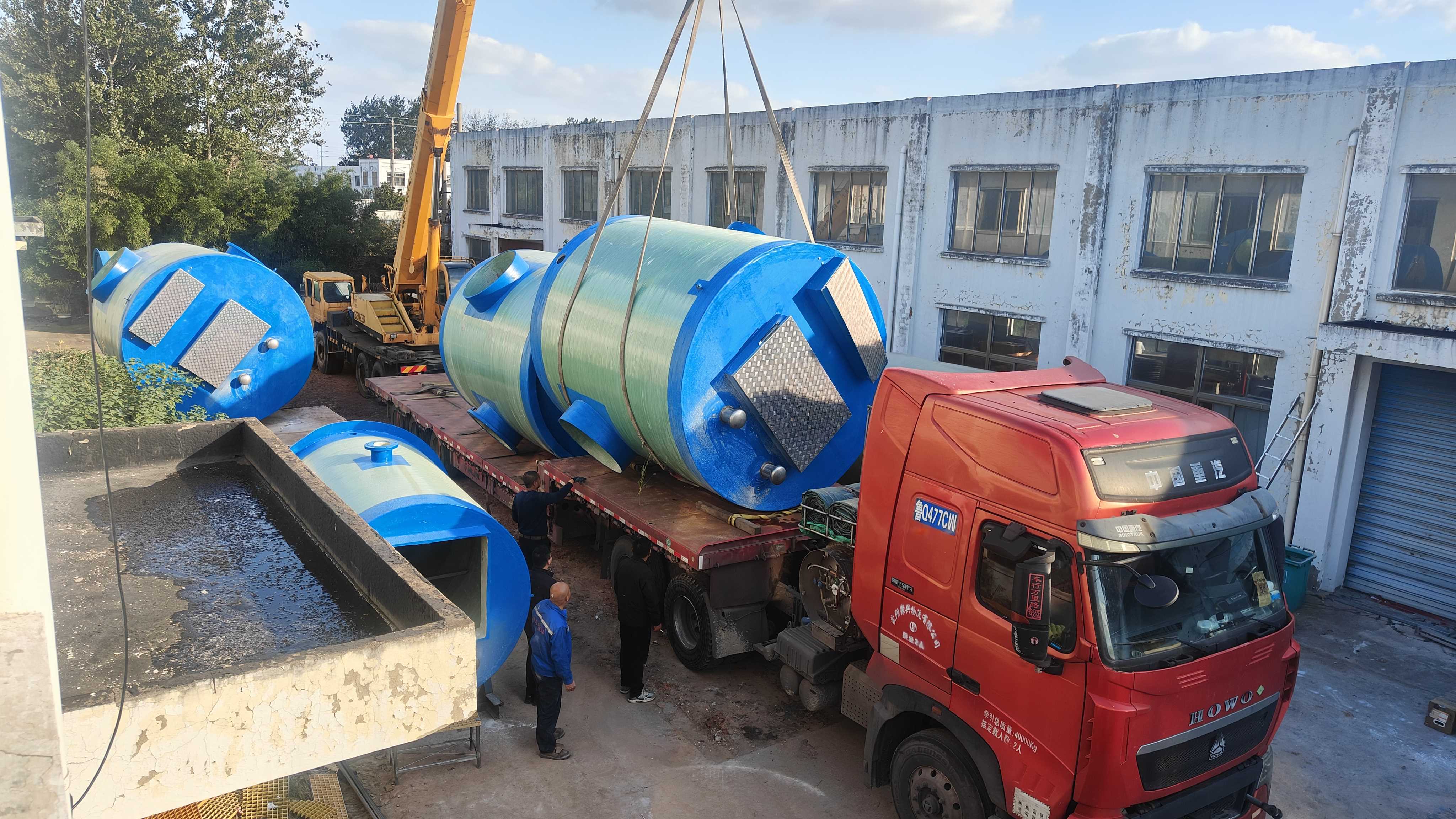

- 模块化集成：选用预制化泵站规划，缩短建设周期并下降施工难度。例如，某泵站最小占地面积仅3.8m×4.2m，合适老城区改造项目。
- 规范化接口：一致设备接口和通讯协议，便于后期升级和维护。例如，某泵站选用规范化操控柜，支撑快速更换毛病模块。
